氮化硅陶瓷在半導體芯片制造中具有一系列獨特優勢，使其成為多個關鍵工藝環節的理想材料。以下是其核心優勢及具體應用：
1. 優異的耐高溫性能
優勢：氮化硅陶瓷可耐受1600°C以上的高溫，且在高溫下仍保持高強度和穩定性。
應用：
高溫爐管：用于擴散爐、退火爐和外延爐的托盤、支架，確保晶圓在高溫工藝中不變形。
碳化硅(SiC)外延爐：氮化硅托盤在1500°C以上的高溫環境下性能穩定，優于石墨材料。
2. 卓越的耐腐蝕性
優勢：氮化硅對氟基(如CF?)和氯基(如Cl?)等離子體具有極強的耐腐蝕性，腐蝕速率<0.1μm/h。
應用：
等離子刻蝕機：用于噴頭、氣體分布盤和腔體內襯，延長設備使用壽命。
濕法刻蝕槽：在強酸(如HF)或強堿(如KOH)環境中，氮化硅襯里的耐腐蝕性顯著優于金屬和塑料。
3. 高硬度與耐磨性
優勢：氮化硅的硬度(HV~1800)和抗彎強度(≥800 MPa)使其在高磨損環境中表現優異。
應用：
晶圓傳輸機械臂：氮化硅夾爪和導軌滑塊在晶圓傳輸過程中減少磨損，延長使用壽命。

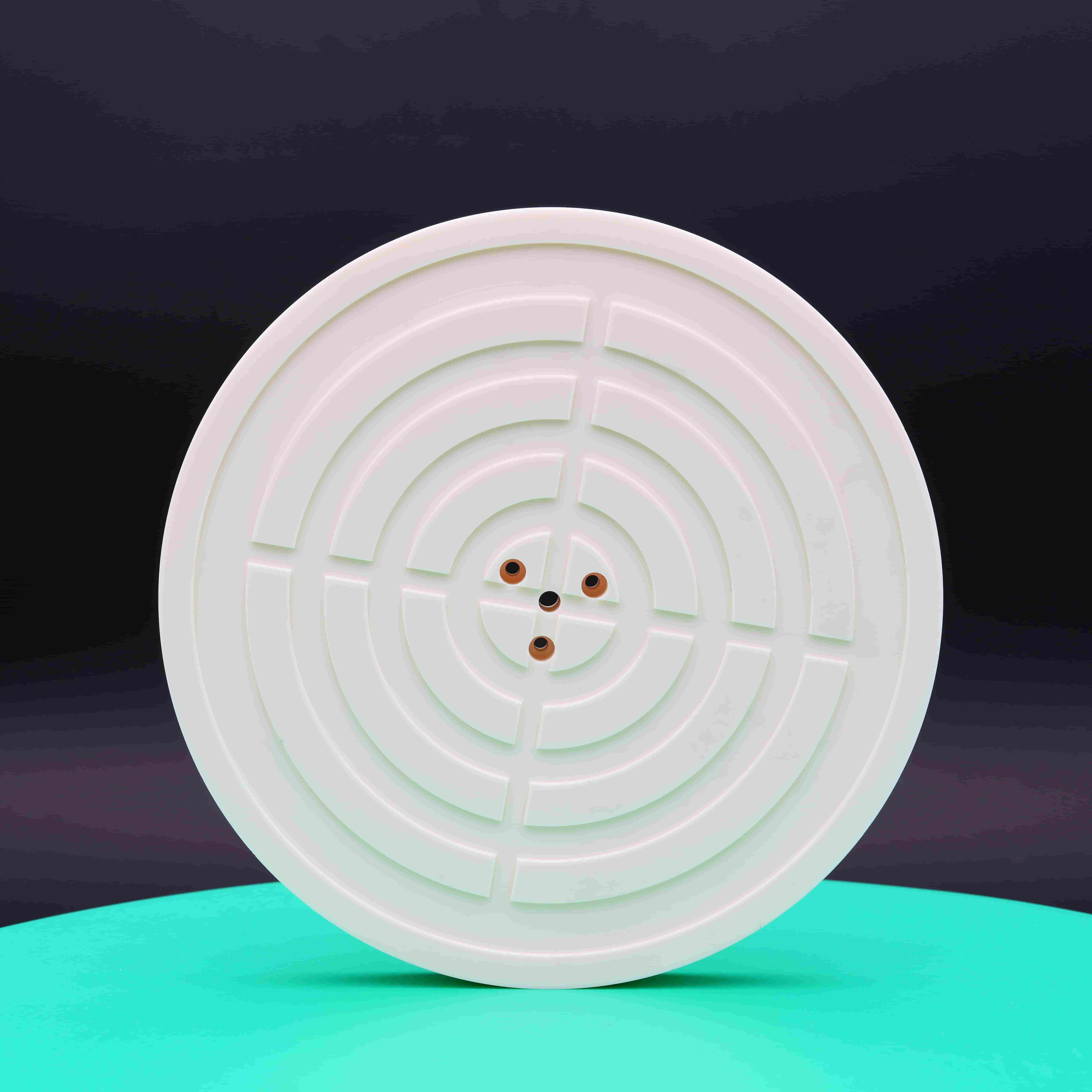

化學機械拋光(CMP)：氮化硅承載盤和拋光墊基板在拋光過程中保持高平整度，減少晶圓劃傷。
4. 低熱膨脹系數
優勢：氮化硅的熱膨脹系數(3.2×10??/K)極低，在溫度變化下尺寸穩定性極佳。
應用：
光刻機：用于反射鏡支架和掩模版載體，確保光學系統在溫度變化下的納米級精度。
高溫工藝設備：在快速升降溫過程中，氮化硅部件不易開裂或變形。
5. 高潔凈度與低污染
優勢：氮化硅材料純度高(99.99%以上)，表面光潔度(Ra<0.1μm)，幾乎不釋放顆粒或金屬離子。
應用：
晶圓清洗槽：氮化硅襯里和支架在清洗過程中避免雜質污染，保障晶圓潔凈度。
CMP設備：氮化硅部件在拋光液中減少金屬離子析出，提升芯片良率。
6. 良好的導熱性與絕緣性
優勢：氮化硅兼具較高的導熱性(~30 W/m·K)和優異的絕緣性能(介電強度≥15 kV/mm)。
應用：
功率模塊封裝：用于IGBT、MOSFET等功率器件的散熱基板和絕緣層，優化散熱和電氣性能。
探針測試臺：氮化硅基板在測試過程中提供穩定的電氣隔離。
7. 輕量化與高強度
優勢：氮化硅的密度(3.2 g/cm³)較低，但強度極高，適合對重量和性能要求苛刻的應用。
應用：
真空機械手：氮化硅機械臂的輕量化設計可高速運行且減少振動，確保晶圓傳輸平穩。
高溫夾具：在高溫工藝中，氮化硅夾具重量輕且強度高，便于操作和維護。
8. 長使用壽命與低成本維護
優勢：氮化硅部件的耐磨性、耐腐蝕性和高溫穩定性顯著延長了設備使用壽命，降低了維護成本。
應用：
刻蝕機噴頭：氮化硅噴頭的使用壽命可達數千小時，減少設備停機時間。
CMP承載盤：氮化硅承載盤的壽命超5000片次，顯著降低更換頻率。
氮化硅陶瓷以其耐高溫、耐腐蝕、高硬度、低熱膨脹、高潔凈度、導熱絕緣等獨特優勢，成為半導體芯片制造中不可替代的關鍵材料。從高溫工藝到晶圓傳輸，從刻蝕設備到封裝測試，氮化硅陶瓷為半導體設備的高效運行和工藝精度的提升提供了堅實保障。
